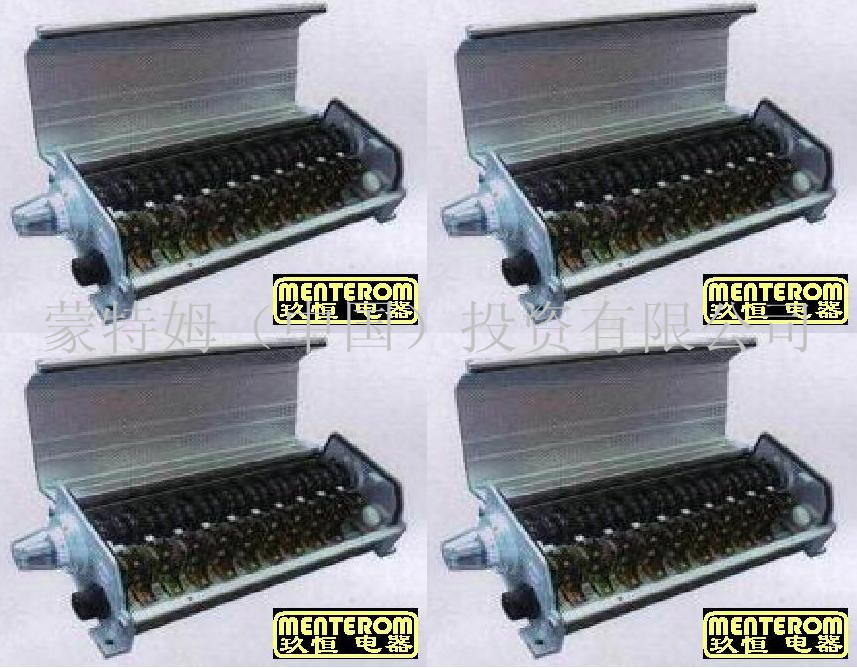

LSK2系列可调式凸轮控制器
LSK2系列可调式凸轮控制器是用于机床电路中控制有关电路工作的功能部件，广泛应用于锻压、纺织、包装、机械自动生产线等需要程序控制的设备上。该产品采用铝合金拉伸盖及铝合金压铸墙板，密封性好、质量可靠、性能优越、使用方便，欢迎广大用户选用.
一、LSK1-□系列规格
|
型号
|
凸轮组数
|
|
LSK1-□
(触点开关)
|
4
|
6
|
8
|
12
|
|
LSK1-□J
(接近开关)
|
4
|
6
|
8
|
12
|
LSK1安装联系尺寸
|
尺寸/组别
|
6
|
8
|
10
|
12
|
|
L
|
220
|
260
|
300
|
380
|
|
I
|
144
|
184
|
224
|
304
|
|
K
|
126
|
166
|
206
|
286
|
LSK1-□安装联系尺寸
|
调整范围
|
|
10度～360度
|
|
重复精度
|
|
±1.5度
|
|
分辨度
|
|
10度
|
|
防护等级
|
|
IP54级
|
|
最高转速
|
微动开关型
|
90r/min
|
|
接近开关型
|
300HZ
|
二、LSK2安装联系尺寸
|
尺寸/组别
|
6
|
8
|
10
|
12
|
14
|
|
A
|
360.5
|
430.5
|
500.5
|
570.5
|
640.5
|
|
B
|
282
|
352
|
422
|
492
|
562
|
|
C
|
262
|
332
|
402
|
472
|
542
|
LSK2-□技术参数
|
调整范围
|
|
10度～360度
|
|
重复精度
|
|
±1.5度
|
|
分辨度
|
|
5度
|
|
防护等级
|
|
IP54级
|
|
最高转速
|
微动开关型
|
165r/min
|
|
接近开关型
|
400HZ
|
三、相关电功参数：
额定电压：AC220V、DC24V。
额定控制容量：AC100VA、DC10W
四、主要技术参数：
分度单位：2.5度
分辨率：2.5度
调整范围：10度－360度
重复精度：±1.5度
额定转速：110r/min
最高转速：400r/min
寿 命：（指易损件微动开关）
机械寿命：1000万次
电寿命：AC100万次，DC60万次
微动开关的实际使用寿命取决于工作率、工作转速、电负荷等因素，损坏后可予以更换。
五、调整方法：
将凸轮向两侧外拉后转动调至所需对应制定，作“寸动”试运转，以检查各凸轮工作是否正常，并符合具体工作角度要求。
